标准2号巴歇尔流量槽价格

型号:B=51

产品时间:2019-03-22

简要描述:

标准2号巴歇尔流量槽价格与明渠流量计(超声波明渠流量计)配合使用,把明渠内流量的大小转成液位的高低。测量明渠内水的流量。如灌渠、污水沟、城市下水道的流量。

推荐产品
详细介绍

标准2号巴歇尔流量槽价格

简介

巴歇尔槽(Parshall flume)又称巴氏槽:是明渠流量测量的辅助设备。原型是文丘里水槽,后者的实验

是VM.Cone于1915年在美国的科罗拉多洲开始进行的。1922年F.L.Parshall对此进行了根本性的变革,制作了现在通用的巴歇尔槽。以后又多次重复了水力学实验,制成了尺寸为1英寸到50英寸的各种量水槽。

巴歇尔槽名字是1929年美国土木学会命名的。此后,英国、瑞士、意大利、印度、阿根廷等许多国家也提出了各种类型的文丘利水槽的设计方案并进行了实验,但巴歇尔槽仍是文丘利水槽中最普及的水槽。

根据不同的流量情况,选择大小不同的巴歇尔槽。比如一个排水设施每小时最大排放70立方的水,最小可能不排放。白天排放,晚上不排放等等。可以从下表中查出适合的型号。如果选择2号槽,显然最大排量的时候会溢出槽体。就应该选择3号槽。尽管最低水量可能是0,但是现在的明渠流量计都很精密,完全可以符合要求。

标准2号巴歇尔流量槽价格 产品构造

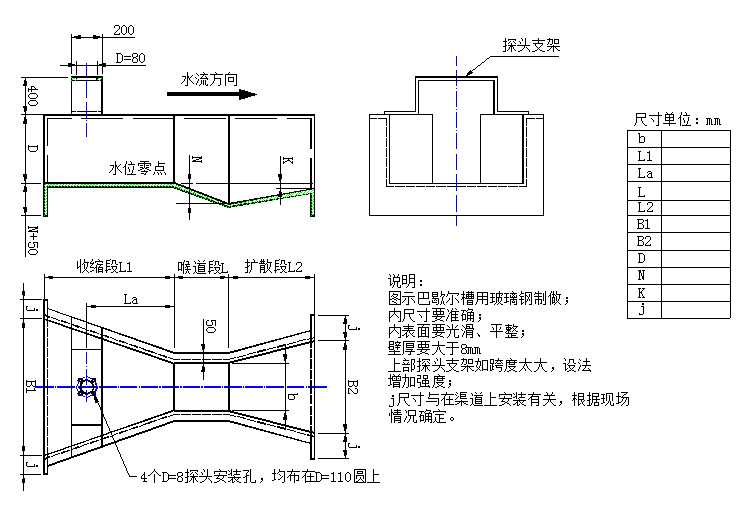

巴歇尔槽的标识尺寸是喉道宽"b"。首先根据应用需要的zui大流量,从" 巴歇尔槽水位-流量公式"中查出合适的巴歇尔槽的喉道宽"b"。再从" 巴歇尔槽构造尺寸"中查出对应喉道宽等于"b"的巴歇尔槽的其它尺寸。如"L"、"N"、"B1"、"L1"等等。把这些尺寸填入图 中右侧的栏目中。按图 加工成形,安装在渠道上,如图 所示。 巴歇尔槽水位-流量关系一般是形如:Q=C*han 的公式。根据喉道宽"b",从" 巴歇尔槽水位-流量公式"中找出对应的公式。逐点代如水位值,求出对应的流量。

计算原理

明渠内的流量越大,液位越高;流量越小,液位越低。对于一般的渠道,液位与流量没有确定的对应关系。因为同样的水深,流量的大小,还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽,由于堰的缺口或槽的缩口比渠道的横截面积小,因此,渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上,相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位,再根据相应量水堰槽的水位---流量关系,反求出流量。
