巴氏槽明渠流量计

型号:TD-1D

产品时间:2018-08-13

简要描述:

巴氏槽明渠流量计与其他封闭满管流量仪表不同,是在非满管状态下或敞开渠道具有自由便面自然流的流量仪表。明渠原理的明渠流量计价格低廉、使用简单,因而在明渠流量测量中被广泛采用

推荐产品
详细介绍

巴氏槽明渠流量计 概述

针对城市供水引水渠、工业引水和排水渠、污水治理渠道等流量测量特点,应考虑以下因素选择合适的测量方法。

1) 水路大小和形状,流速范围,最大流量和最小流量;

2) 测量精确度要求;

3) 流量计设置场所和环境条件;

4) 液体状况,洁净程度,含有固相浓度,腐蚀性;

5) 现场允许落差(或升高水位)和渠道坡度;

6) 与液体接触的仪表零部件材料;

7) 选用超声流速计和电磁流速计时要分别对液体浊度或电导率作调查,其要求可参照超声流量计和电磁流量计要求。

估算渠道流量和抬高水位

巴氏槽明渠流量计 用途

与量水堰槽配合使用,测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气,以非接触的方法测量。因此在粘污、腐蚀性液体情况下,比其它形式的仪表具有更高的可靠性。

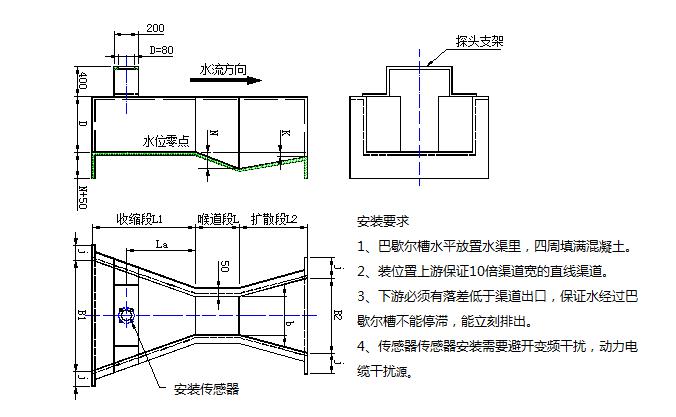

超声波测液位原理:本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。

      仪表的工作原理:仪表控制探头发射和接收超声波。测量声波传输时间测算液位mm。在通过查水位-流量表,把液位转成流量(单位:升/秒)。

  仪表显示:仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加,得出累计流量。

  仪表输出有,4~20mA电流模拟量;继电器的开关量(需订货选择);RS485的数字信号;





特点

◆测量范围大,流量测量不受支流面回水的影响。

◆测量时不受水中漂浮物泥沙、气泡和水位大幅度变化的影响流量传感器对水流产生阻力结构简单、体积小、安装方便。

◆标准渠道不需要改造可直接安装,安装施工费用低。

◆仪表显示输出功能齐全,可显示水位、流速、流量、累计流量等测量数据,并具有RS-485通讯接口。

◆具有水位、泥位、流速超限报警功能。

◆具有数据保存功能,可在长期停电的情况下保存设置参数和流量值。
