多普勒效应是为纪念奥地利物理学家克里斯琴.约翰.多普勒而命名的,在声学领域中,当声源与接收体(即探头和反射体)之间有相对运动时,回声的频率将有所变化,此种频率的变化称之为频移,即多普勒效应。现代社会中有大量应用这一物理原理而设计生产的仪表,如Z常见的彩色多普勒超声二维结构图像仪、彩色多普勒血流图像仪,交通警测量汽车速度的微波测速仪以及水利学上的微波水表面流速仪等。简便、快捷、准确、可靠、稳定的渠道与河流测量装置一直是各国流量测量专家的追求,受科学技术自身条件的限制,始终没能解决好这一难题。但近几年美国将声学多普勒多点剖面流速测量技术应用在这一领域后,情况得到了根本性改变。我公司引进Flow系列声学多普勒流速测量仪设计的流量测量系统已被广泛应用到水利、环保、城市供排水的流量、流速测量中。
地下排污管,手持式多普勒流速流量仪
技术参数
1.测流范围:0.02~10.0m/s 测量准确度:±0.01%±1cm/s
2.水温测量范围:-20~40° 测温准确度:±1℃
6.测量间隔:
自动方式:分0~90分钟选择值,以5分钟为Z小递增或递减间隔单位
手动方式:可单次或连续多次测量,间隔任意
7.测速历时:
自动方式:60秒、100秒二种
手动方式:10~120秒,键盘选择
8. 显 示 屏:128×64位汉字液晶显示
9.探头壳体耐密封压力:大于12个大气压
10.工作电源:AC220V、50Hz, ±10%; DC12V ±10%;内可增设蓄电池
11.存储:本机可以存储8100多组测量数据
12. 接 口:USB接口或串口;可提供GPRS、GSM无线远程通信功能
14.时钟:带年月日时分
地下排污管,手持式多普勒流速流量仪
(1)、单只流速传感器,安装方便适合市政污下水管渠道、不满管管道、各种渠道、不规则河道、天然溪、排污口等流量测量并可隐蔽安装,可以做到长期稳定可靠工作。
(2)、既可顺流速、也可水位、水深方便统计。
(3)、大屏幕触摸屏,不仅有中文,还有配合图形,方便操作及流态分析。
(4)、可通过SD卡存储数据导出表格文件,实时显示流速曲线、图形软件,便于水流流态分析研究。
(5)、低功耗测速,内置充电电池、是目前Z轻便的多普勒流速仪之一。
(6)、内置压力式水位传感器、温度传感器。
(7)、具有SD卡大容量存储器。可以存储十年数据(根据SD卡容量)
(8)、适合市政污下水管渠道、不满管管道流量测量。

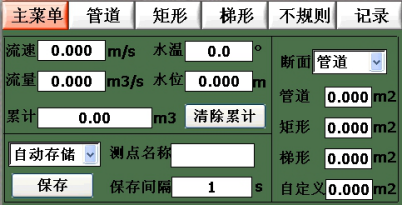

显示操作界面说明:
测量主菜单:

1、测量前先选择被测断面性质,点击“断面”后的下拉条,选中即可。
断面面积需要进入相应菜单设置后保存后,主菜单将显示相应断面面积,用于测算瞬时流量和累计流量。
2、选择存储方式:先输入测量点名称,弹出对话框输入测量点名称
(只能输入字母),按Enter保存退出到主菜单;
再选择“手动存储”(点击一次“保存”键,数据存储一次)或自动存储 (需输入“间隔时间”后即点击“保存”键,数据开始按设定时间间隔存储,不需要存储,按“停止保存”键结束)。
